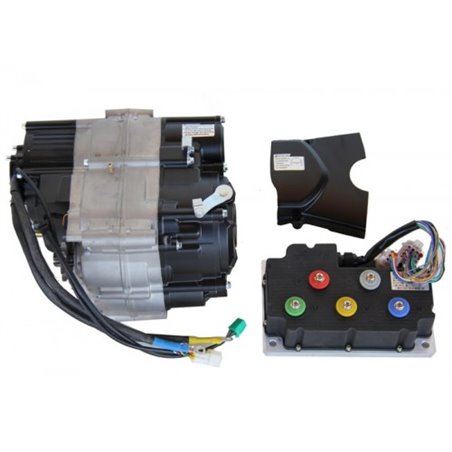

Электродвигатель 72v3000w c 4-х скоростной КПП и контроллером

Описание

Силовой агрегат объединяет в себе электродвигатель ВLDC на постоянных неодимовых магнитах и 4-х скоростную механическую КПП. В комплекте поставляется контролер - для подачи питания и регулирования скорости.

Благодаря коробке передач, сочетание тяги и скорости электропривода можно изменять в широких пределах. В зависимости от потребности, это обеспечивает более высокую скорость или более высокую тягу, по сравнению с мотор колёсами и электродвигателями, даже более высокой мощности, упрощает переоборудование бензиновых квадроциклов и мотоциклов на электропривод.

Использование в электродвигателе мощных неодимовых магнитов, обеспечивает высокий КПД. Схема управления с датчиками Холла даёт точное управление и экономное расходование энергии. Отсутствие коллектора и щёток – увеличивает ресурс двигателя в несколько раз. Крутящий момент от двигателя передаётся через КПП на вал со звездой под обычную мотоциклетную цепь.

С таким электроприводм, с 2014 года серийно производятся электромотоциклы, электроквадроциклы, трёх-колёсные грузовые электроскутеры. Надёжность конструкции электропривода проверена многими годами эксплуатации десятков тысяч транспортных средств, некоторые из которых можно видеть на фото.

Технические характеристики

- Электропривод имеет:

- электродвигатель: BLDC (вентильный), бесщёточный, 3-х фазный, на постоянных неодимовых магнитах, с датчиками Холла

- Номинальное напряжение: 72v

- Номинальная мощность: 2000w

- Максимальная мощность: 4000w*

- Номинальный ток: 28А

- Максимальный ток: 56А

- Максимальная скорость вращения вала эл.двигателя: 6000 об.мин.

- Главная передача: 2:1

- Максимальный КПД 90%

- Охлаждение: воздушное, пассивное

Примечания: *максимальная мощность зависит от напряжения, силы тока, времени непрерывной работы электродвигателя, нагрузки и условий охлаждения

- КПП: механическая, 4-х ступенчатая

- 1-я передача: 3.27:1

- 2 –я передача: 1.94:1

- 3 передача: 1.35:1

- 4-я передача 1.04:1

- Задний ход (электронный переключатель направления вращения)

- Переключение передач с помощью ножного переключателя (используется педаль переключения от мотоциклов)

- Однодисковое сцепление с тросовым приводом

- Ведомая звезда на выходном валу: диаметр 65.7мм, толщина 7.5мм,

15 зубьев, расстояние между вершинами зубьев - 13 мм (под мото-цепь)

- Объём масла для заливки в картер КПП: 1л

- Периодичность замены трансмиссионного масла в КПП: 2000 км

- Размеры электропривода: 250 мм (длина), 295 мм (ширина), 185 мм (высота)

- Материал корпуса электропривода: сплав алюминия

- Вес электропривода: 15 кг (без учёта веса контроллера)

- Контроллер: 60-72v

- Номинальный ток 100A

- Максимальный ток: 330А

- Функции:

- Включение / выключение контроллера с помощью замка зажигания, или кнопки,*

*Рекомендуется для непродолжительного отключения питания (до 1 - 2 час.) Для более продолжительного отключения питания, рекомендуется отключать АКБ.

- Управление скоростью с помощью ручки газа (педали газа)

- Автоматическое отключение электропривода при торможении (при использовании тормозных ручек с микровыключателями или датчиков торможения)

- Отображение скорости, расстояния пробега, уровня зарядки аккумуляторной батареи (при подключении универсального LCD дисплея S100-72v)

- Задний ход

- самодиагностика

- Размеры контроллера: 194мм (длина), 125мм (ширина), 80мм (высота)

- Вес 1.4 кг

- Для питания контроллера и реализации максимальной мощности электропривода, нужна литиевая аккумуляторная батарея или тяговая свинцово-кислотная аккумуляторная батарея с номинальным напряжением 72v и силой тока не менее 60А.

Внимание! Фото товара даёт общее представление о его внешнем виде и может отличаться в деталях, либо по цветовой гамме от продаваемого изделия. Комплектация изделия производится в соответствии с описанием в разделе «комплектация».

Комплектация

- Электропривод: электродвигатель 72v2000w в сборе с КПП

- Контроллер 60 - 72v100А / 330A

- ведомая звёздочка на выходном валу

- крышка для защиты цепи

Гарантия

Гарантия 1 год без ограничения пробега

Мы уверены в высоком качестве предлагаемого товара, поэтому, на электропривод можно оформить расширенную гарантию до 3 лет. Подробная информация находится ЗДЕСЬ

С электроприводом совместимы и имеются в ассортименте:

- ручки газа

- педали газа

- ручки тормоза с отключением электродвигателя при торможении

- датчики отключения двигателя при торможении

- универсальный LCD дисплей S100-72v

- литий ионные АКБ 72v20Аh – 72v200Ah

- тяговые свинцово-кислотные АКБ 72v22Ah – 72v105Ah

- замок зажигания

- мотоциклетная цепь

- руль для мотоцикла

- сиденье для водителя

- передняя вилка для электроскутера

- задняя вилка для электроскутера

- колёсные диски 12 дюймов (стальные, штампованные)

- покрышки и камеры на 12 дюймов

Также, рекомендуем заказать опции, которые улучшат потребительские свойства электротранспорта и сделают его более безопасным:

- велонакидка от дождя

- зеркала заднего вида

- светодиодный стоп сигнал

- светодиодная фара (есть модели с питанием от аккумуляторов электротранспорта)

- замок на колесо (есть прочные модели для мотто-техники)

- GPS трекер

- держатель c USB для мобильного телефона на руль (работает от аккумулятора электротранспорта)

- набор инструмента

- цепемойка

- набор для ремонта камер и покрышек

- портативный воздушный компрессор для накачивания колёс (работает от АКБ электротранспорта)

- антипрокольная жидкость для камер и покрышек
