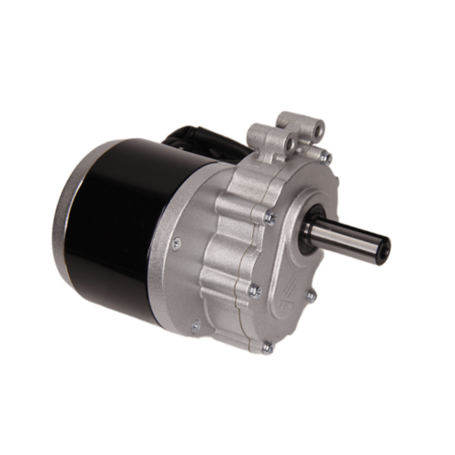

Коллекторный электродвигатель 24v350w с редуктором

Электродвигатель, за счёт встроенного одноступенчатого цилиндрического редуктора, имеет небольшую скорость вращения выходного вала и хорошую тягу относительно своей мощности. Вал хорошо подходит для установки непосредственно на него колёсного обода. Это исключает необходимость изготовление трансмиссии и упрощает конструкцию транспортного средства.

Предлагаемый электродвигатель соответствует своим характеристикам и если его не перегружать, служит долго. У электромотора - закрытый корпус, который не предусматривает циркуляции наружного воздуха внутри корпуса для охлаждения якоря и статора. Закрытый корпус предотвращает попадание в электродвигатель пыли и влаги, тем самым увеличивая ресурс его работы. Якорь двигателя вращается в опорных подшипниках.

Шестерни в редукторе изготовлены из композитных материалов на основе высокотемпературных износостойких пластиков. Ресурс работы редуктора – равен общему ресурсу работы электродвигателя. Опорные подшипники, коллекторный узел и щётки электродвигателя – весьма долговечные и проблем с их заменой, обычно не возникает.

Пассивное охлаждение, за счёт рассеивания тепла корпусом, не позволяет реализовать высокую удельную мощность, поэтому рекомендуем использовать этот электромотор преимущественно с номинальной мощностью. При эксплуатации, особенно в пиковых режимах, следует обращать внимание на температуру корпуса электродвигателя, которая служит индикатором перегрузки. Она не должна превышать 70 градусов Цельсия. Если электродвигатель постоянно работает с высокой нагрузкой и нагревом корпуса, близким к максимально допустимому, значит, электропривод подобран неправильно и его следует заменить на более мощный.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электродвигатель:

• Номинальное напряжение: 24v
• Номинальная мощность: 350w*
• Номинальный ток: 18.7A
• 4 щётки 5.5 х 6 мм
• Вращение вала электродвигателя в обе стороны (при использовании контроллера с изменением направления вращения вала, или переключателя заднего хода PR-2)
• Максимальный КПД 80%
• Охлаждение воздушное, пассивное (рассеивание тепла корпусом)
• Материал корпуса: сталь, лёгкие сплавы.

Редуктор:

• Тип: одноступенчатый, цилиндрический
• Шестерни в редукторе - из композитных материалов на основе высокотемпературных износостойких пластиков.
• Передаточные числа шестеренок в редукторе: 9 : 62
• Максимальная скорость вращения выходного вала (без нагрузки): 120 об.мин.**
• Под нагрузкой скорость вращения уменьшится примерно на 25-30%

Размеры и установочные данные:

• Размеры электродвигателя с редуктором: 176 мм (длина вместе с валом), 137 мм (ширина корпуса вместе с редуктором), 100 мм (диаметр электродвигателя)
• Длина вала: 43.5 мм
• Диаметр вала: 17мм
• 4 отверстия диаметром 8мм для крепления, на передней части редуктора
• Длина проводов для подключения: 33 см

Вес: 3.1 кг.

Примечания:

*максимальная мощность зависит от напряжения, силы тока, нагрузки, времени непрерывной работы электродвигателя и условий охлаждения

** электродвигатель может работать без контроллера, от источника постоянного тока с номинальным напряжением 24 вольта (с фиксированной скоростью вращения). Для регулирования частоты оборотов, рекомендуем использовать:

Контроллер Вольта 24v25А(650w) для коллекторных электродвигателей постоянного тока 250 – 500w
Контроллер Вольта 24v40А(1040w) для коллекторных электродвигателей постоянного тока 450 – 800w

- Для питания контроллера и реализации максимальной мощности электропривода, нужна тяговая свинцово-кислотная аккумуляторная батарея, или литиевая аккумуляторная батарея с номинальным напряжением 24v и силой тока не менее 20А.

Внимание! Фото товара может отличаться в деталях, либо по цветовой гамме от продаваемого изделия. Комплектация изделия производится в соответствии с описанием в разделе 'комплектация'.

КОМПЛЕКТАЦИЯ

1. Электродвигатель D24/350DC с кабелем
2. Гарантийный талон

ГАРАНТИЯ

Гарантия 1 год.

Мы уверены в высоком качестве предлагаемого товара, поэтому, на электродвигатель можно оформить расширенную гарантию до 3 лет. Подробная информация находится ЗДЕСЬ.

С электродвигателем совместимы:

• переключатель заднего хода (PR-2)
• проводка П-24v (используется только для подключения к свинцово-кислотным аккумуляторам, контроллеру и зарядному устройству)

Рекомендуем приобрести у нас к этому электродвигателю:

• ручку газа или педаль газа
• ручки тормоза
• датчики тормоза
